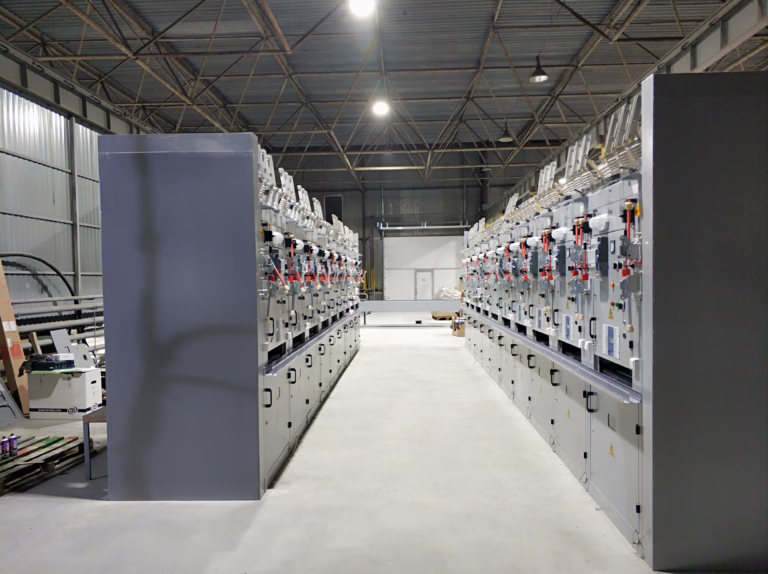

КСО-298
Общее описание
Камеры сборные одностороннего обслуживания на напряжение 6 и 10 кВ 2-й серии КСО-298 предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземленной через дугогасящий реактор нейтралью. КСО относится к электроустановкам напряжением свыше 1000 В. При их обслуживании необходимо соблюдать действующие правила техники безопасности, предусмотренные для установок напряжением свыше 1000 В.
Технические характеристики
КСО должны соответствовать требованиям ГОСТ 14693, ГОСТ 1516.3, настоящих технических условий и конструкторской документации, утверждённой в установленном порядке.
По основным параметрам и характеристикам КСО должны соответствовать нормам, приведённым в таблице:
| Наименование параметра | Значение |
| Номинальное напряжение, кВ | 6; 10 |
| Максимальное рабочее напряжение, кВ | 7,2; 12,0 |
| Номинальный ток главных цепей и сборных шин, А | 400; 630,1000 |
| Номинальный ток главных цепей камер с предохранителями, А: | |
| — при Uном = 6 и 10 кВ | 10;16;20;31,5;
40;50;80;100 |
| — при Uном = 6 кВ | 160 |
| Предельный сквозной ток короткого замыкания, кА | 51 |
| Предельный ток термической стойкости (1-секундный), кА | 20 |
| Габаритные размеры ( В х Ш х Г),мм | В зависимости от модификации |
| Номинальный ток отключения встроенного выключателя нагрузки(вакуумного выключателя), А | 400; 630;(1000) |
| Степень защиты готового распредустройства по ГОСТ 14254 для: | |
| — фасада и боковой (левой) стороны | IP 20 |
| — остальной части камер | IP 00 |
| Масса камер КСО и шинных мостов, кг | 90-400 |
Структура условного обозначения
КСО - Х Х1 - Х2 / Х3 - Х4 У3 IP31
КСО – Камера сборная одностороннего обслуживания
Х – Модификация 2
Х1 – Год разработки
Х2 – Номинальное напряжение, кВ
Х3 – Номинальный ток главных цепей, А
Х4 – Номер схемы первичных соединений
У(ХЛ)3 – Климатическое исполнение и категория размещения по ГОСТ 15150-69
IP31 – Степень защиты по ГОСТ 14254-96
Конструктивное исполнение
КСО представляют собой сварную металлоконструкцию из стальных профилей.
Внутри камеры должна быть размещена аппаратура главных цепей, на фасаде – органы управления выключателями нагрузки и разъединителями.
Доступ в камеру КСО-298 осуществляется через две двери:
- Верхняя — в зону высоковольтного выключателя, трансформатора напряжения или предохранителя.
- Нижняя — в зону кабельных присоединений, силового трансформатора или разъединителей.
Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлена съёмная перегородка, которая предотвращает доступ в зону высокого напряжения.
На дверях должны быть установлены замки, которые запираются одним ключом.
КСО должен иметься клеммный короб, в котором прокладываются магистрали вспомогательных цепей и установлена клеммная рейка с зажимами.
Ошиновка КСО должна быть выполнена шинами из алюминиевого сплава марки АД31Т ГОСТ 15176, или из другого материала, указанного в конструкторской документации.
Вспомогательные цепи должны быть выполнены проводом ПВ 1,5 ГОСТ 6323, или другим проводом, указанным в конструкторской документации.
В КСО должны быть выполнены следующие механические блокировки:
- блокировка, не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки или разъединителя;
- блокировка, не допускающая включения главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя;
- в КСО с разъединителями для шинных мостов типа ШМР должна быть предусмотрена блокировка заземляющих ножей с главными ножами разъединителей.
Для исключения ошибочных операций обслуживающего персонала при управлении приводами разъединителей с заземляющими ножами, обеспечивающими заземление сборных шин, в камерах КСО и шинных мостов ШМР должны быть установлены блок-замки типа МБГ-31.
На фасаде КСО должен быть заземляющий зажим для присоединения переносного заземления.
Приводы для управления разъединителя шинного моста ШМР размещаются на панелях шириной 160 мм, которые устанавливаются только в крайних камерах.
Встроенные в камеры КСО аппраты, приборы, изоляторы, а также проводниковые материалы цепей должны соответствовать требованиям нормативных документов на эти изделия и материалы и допускать работу в условиях климатического исполнения УЗ.
Установленные в камерах КСО аппараты и приборы должны быть надежно закреплены, их крепления должны иметь средства против самоотвинчивания.
Типы и параметры установленных в камерах КСО аппаратов и приборов должны соответствовать опросным листам.
Допустимые усилия на рукоятках приводов стационарных разъединителей и заземлителей не должна превышать величину, указанную в ГОСТ Р 52726 и ГОСТ 12.2.007.0.
Двери камер КСО должны плавно, без заедания открываться на угол не менее 105 градусов.
Взаимное расположение фаз сборных шин и ответвлений от них в камерах КСО должно быть одинаковым во всех камерах, при этом расположение ответвлений от сборных шин со стороны фасада должно быть следующим:
- левая шина — фаза А;
- средняя шина — фаза В;
- правая шина — фаза С.
Сборные шины и ответвления от них должны иметь отличительные цвета для разных фаз:
- фаза А — желтый;
- фаза В — зеленый;
- фаза С — красный.
Допускается производить окраску только с одной видимой стороны либо поперечными полосами шириной не менее 25 мм. Полосы должны наноситься с интервалами не более 1 м в местах удобных для обозрения.
Комплектность
КСО поставляют полностью собранными и упакованными (сборно-разборные конструкции допускается поставлять частично собранными).
В комплект поставки входят:
- КСО с аппаратами и приборами главных и вспомогательных цепей, согласно опросному листу;
- шинный мост согласно проекту и/или опросному листу;
- комплект ключей от замков;
- запасные части, предусмотренные для данной КСО;
- технический паспорт с принципиальными схемами главных и вспомогательных цепей;
- эксплуатационная документация (руководство по эксплуатации), соответствующая ГОСТ 2.601;
- эксплуатационная документация и паспорта на комплектующие аппараты и приборы согласно техническим условиям на эти изделия, установленные в КСО, изготовленных по одному опросному листу.
Условия эксплуатации
Нормальная работа камеры обеспечивается в закрытых помещениях при следующих условиях:
- высота над уровнем моря — не более 1000 м;
- температура окружающего воздуха — от минус 40°С до плюс 45°С, также при эпизодическом снижении температуры до минус 45°С;
- относительная влажность воздуха — 80% при температуре плюс 25°С;
- окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию;
- группа условий эксплуатации в части воздействия механических факторов внешней среды — М1 по ГОСТ 17516.1.
