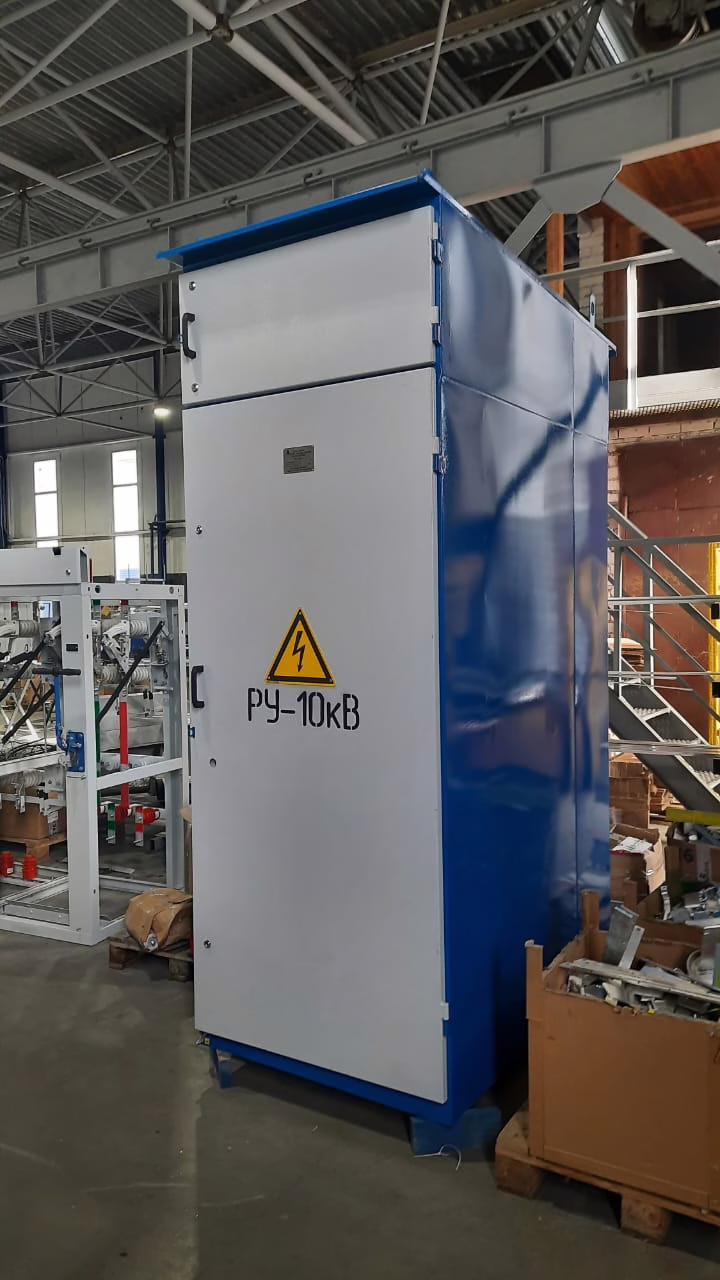

Конструкция КРУН представляет собой сборно-сварную металлоконструкцию из гнутых стальных профилей. КРУН имеет возможность обслуживания с двух сторон и удобный доступ к аппаратуре и оборудованию, в связи с наличием дверей с двух сторон корпуса.

КРУН разделено перегородками на отсеки:

• сборных шин и шинного (вводного) разъединителя;
• высоковольтного выключателя;
• кабельного (воздушного) ввода / вывода;
• низковольтный (релейный);
• Отсек ТН и/или ТСН.

Доступ в ячейку обеспечивается через четыре наружные двери. После открытия наружной двери, доступ в ячейку может обеспечиваться через дополнительные сетчатые двери. Верхняя передняя дверь обеспечивает доступ в зону отсека сборных шин, шинного (вводного) разъединителя.

Нижняя передняя дверь обеспечивает доступ в основной отсек управления, в нижней его части располагаются органы управления разъединяющими и заземляющими ножами, дверь в отсек вакуумного выключателя. В верхней части отсека расположены органы управления вакуумный выключателем, индикации, защиты и автоматики, расположенные на откидной двери релейного отсека. Под дверью релейного отсека расположен отсек вторичной коммутации со смотровым окном на шинный (вводной) разъединитель.

Задняя верхняя дверь обеспечивает доступ в отсек воздушного вывода и/или отека трансформатора собственных нужд (ТСН), трансформатора напряжения (ТН).

После открытия этой двери доступ может быть ограничен сетчатой дверью.
Нижняя задняя дверь обеспечивает доступ в зону отсека кабельных присоединений, силового трансформатора, трансформаторов тока и линейного разъединителя. При открытии задней двери доступ может быть блокирован сетчатой

дверью,               связанной           механической/электрической      блокировкой      с вакуумным выключателем и приводом шинного (вводного) разъединителя.

Присоединение входящих и отходящих проводников основных цепей воздушного ввода осуществляется посредством проходных изоляторов, расположенных на крыше ячейки. Кабельный ввод осуществляется через основание на шинные спуски с коммутационного аппарата.

В          ячейке   устанавливаются             лампы   внутреннего       освещения           таким образом, чтобы обеспечивалась их замена без отключения высокого напряжения.

Металлоконструкции являются основными несущими конструкциями ячеек, обладают достаточной механической прочностью и обеспечивают нормальные условия транспортировки, установки и работы элементов оборудования.

По схемам главных цепей КРУН включает следующие типы ячеек:

• воздушный ввод;
• воздушная отходящая линия;
• кабельный ввод;
• кабельная отходящая линия;
• секционный выключатель;
• секционный разъединитель;
• трансформатор напряжения;
• трансформатор собственных нужд;
• секционирование линии.

Аппаратный состав ячеек может включать:

—    вакуумные выключатели: (ВВ/TEL, BB/AST, ВВТ, ВБП, ВВУСЭЩ, ВВМ-СЭЩ и др.);

• разъединители с заземляющими ножами (РВЗ, РВФЗ);
• заземлители (ЗР);
• трансформаторы тока (ТОЛ);

—      трансформатор напряжения (ЗНОЛ, ЗНОЛП, НОЛ, НАМИ);

—        трансформаторы собственных нужд (ОЛС, ОЛСП, ТСКС, ТС, ТМГ)

—           ограничители перенапряжения (ОПН).

Примечание: Изготовитель оставляет за собой право производить замену комплектующих изделий, заложенных в технической документации, на аналогичные по техническим характеристикам, не ухудшающие работу изделия в целом.

Для исключения ошибочных операций при производстве оперативных переключений в составе ячеек выполняются необходимые электромагнитные (блок-замки) и механические блокировки, которые обеспечивают:

• фиксацию конечных положений приводов разъединителей и заземлителей во включенном и отключенном положениях;
• запрет включения заземляющих ножей при включенных контактных ножах разъединителя;
• запрет включения контактных ножей при включенных заземляющих ножах разъединителя;
• невозможность оперирования приводами заземляющих ножей без их расфиксации;
• запрет оперирования разъединителями при включенном выключателе;
• запрет отключения секционного разъединителя при включенном секционном выключателе;
• запрет включения секционного выключателя при отключенном секционном разъединителе;
• запрет включения секционного выключателя при заземленных сборных шинах;
• невозможность заземления сборных шин при включенном выключателе ввода;
• невозможность заземления сборных шин секции при включенном секционном выключателе;
• невозможность открывания двери отсека ВВ ячейки при включенном выключателе;
• невозможность открывания двери отсека КЛ ячейки при включенном выключателе и шинном (вводном) разъединителе.

Вспомогательные цепи ячеек включают в себя цепи управления, освещения, измерения, учета, оперативных блокировок, сигнализации, телемеханики.

Защиты и автоматика реализованы с применением микропроцессорных устройств.

Заземление ячеек металлоконструкций, которые могут оказаться под напряжением вследствие повреждений изоляции, осуществляется путем создания электрического контакта с контуром заземления.

Упаковка комплектующих, ЗИП и документации.

Упаковка элементов ячеек, транспортируемых отдельно, в том числе не допускающих транспортировки установленными в ячейки, в соответствии с эксплуатационной документацией на данное оборудование.

Сопроводительная документация укладывается в полиэтиленовый пакет.

Измерительные приборы поставляются в упаковке завода-изготовителя этих приборов.

Метизы, принадлежности, инструмент укладываются в пакеты или коробки.

Комплектующие, ЗИП и документация могут упаковываться в отдельные коробки из гофрированного картона с вложением упаковочных листов.

Состав изделия.

В каждом конкретном случае комплект поставки ячеек определяется договором с потребителем (заказчиком) и отгрузочными спецификациями.

Комплектность:

• ячейка КРУН(КРН);
• комплект ключей замков дверей;
• комплект ЗИП;
• эксплуатационная документация:

—       паспорт;

—       руководство по эксплуатации;

—       конструкторская документация- электрические схемы;

—       документация на комплектующие оборудования, подвергающееся наладке   и ремонту в процессе эксплуатации (в соответствии со стандартами и техническими условиями на конкретные типы оборудования);

-ведомость комплектующих и ЗИП.

В ячейках устанавливаются аппараты высокого напряжения, а также аппараты и приборы защиты, сигнализации, измерения и учета.
