КТП в корпусе из горячеоцинкованного металла с порошково-полимерным покрытием

Общее описание

Комплектные трансформаторные подстанции киоскового типа (далее КТП-К) представляют собой одно или двух трансформаторные подстанции наружной установки. Они служат для приема электрической энергии трехфазного (или однофазного) переменного тока частотой 50 Гц напряжением 6(10) кВ, мощностью от 25 до 2500 кВА, преобразования в электроэнергию напряжением 0,4 кВ и снабжения ею потребителей. КТП-К предназначены для электроснабжения промышленных, сельскохозяйственных и коммунальных объектов в районах с умеренным и холодным климатом.

Технические характеристики

Наименование параметра	Значение
Мощность силового трансформатора, кВА	25, 40, 63, 100, 160, 250, 400, 630, 1000, 1600, 2500
Схема и группа соединений обмоток трансформатора	Δ/Y-11; Y/Y-0; Y/Z-11
Номинальное напряжение на стороне ВН, кВ	6, 10
Наибольшее рабочее напряжение на стороне ВН, кВ	7,2; 12
Номинальное напряжение на стороне НН, кВ	0,4; 0,23
Номинальная частота, Гц	50
Ток термической стойкости в течение 1с, кА: — на стороне ВН не менее — сборных шин РУНН	6,3; 8,0; 10,0; 12,5; 16,0; 20 должен соответствовать стойкости к току короткого замыкания вводов со стороны НН трансформатора
Ток электродинамической стойкости, кА — на стороне ВН не менее — на стороне НН	16,0; 21,0; 26,0; 32,0; 41,0; 51 В соответствии с п.6.4.1.8 ГОСТ Р 52719
Номинальный ток ввода на стороне ВН, А, не менее	Должен соответствовать номинальному току силового трансформатора*
Номинальный ток сборных шин на стороне НН, А, не менее	Должен соответствовать номинальному току силового трансформатора*
Уровень изоляции по ГОСТ 1516.3 с трансформатором — сухим — масляным	Облегченная изоляция Нормальная изоляция
Степень защиты оболочки по ГОСТ 14254, не ниже	IP23

Габаритные размеры подстанции зависят от исполнения РУВН, РУНН и мощности силового трансформатора.

Основные габаритные размеры КТП К тупикового исполнения с воздушным вводом:

Мощность силового трансформатора, кВА	Габаритные размеры ( ШхДхВ), м
До 250	1,6х1,8х4,5(2,45*)
400	1,8х2х4,5(2,45*)
630	2,2х2,4х4,5(2,65*)
1000	2,4х3,9х4,5(2,65*)

*в скобках указана высота без шкафа воздушного ввода

Структура условного обозначения

Х КТП-К-Х-ХХ-Х-Х/0,4-УХЛ1

Климатическое исполнение и категория размещения по ГОСТ 15150-69
Номинальное напряжение на стороне НН, кВ
Класс напряжения КТП:
6 кВ — 10 кВ;

Мощность КТП, кВА
Исполнение вводов на стороне НН:
В — воздушный или комбинированный;

К — кабельный

Исполнение вводов на стороне ВН:
В — воздушный;

К — кабельный;

Исполнение по типу ВН:
П — проходная;

Т — тупиковая;

Тип подстанции К — киоскового типа
Комплектная трансформаторная подстанция
Количество силовых трансформаторов

Конструктивное исполнение

Состав изделия

КТП-К представляет собой сварную металлическую конструкцию киоскового типа. Корпус КТП-К окрашивается полиуретановым грунтом и эмалью, что обеспечивает антикоррозионную стойкость на период эксплуатации 25 лет.

КТП-К имеет три отсека:

отсек низкого напряжения (РУНН);
отсек трансформатора;
шкаф высоковольтного ввода (ШВВ, в случае исполнения КТП-К с воздушным вводом);
отсек высокого напряжения (РУВН, в случае исполнения КТП-К с кабельным вводом или проходного исполнения)

Аппаратура РУ-0,4кВ, в зависимости от исполнения, монтируется на панели, в ШРНН или ЩО-70

В случае КТП-К тупикового исполнения высоковольтные предохранители устанавливаются в трансформаторном отсеке, в проходном исполнении- в отсеке РУВН.

По согласованию с заказчиком в КТП-К может быть предусмотрен фидер уличного освещения. Подстанция обеспечивает учет электрической энергии, имеет электрические и механические блокировки, обеспечивающие безопасную работу персонала. Для создания нормальных условий работы электроаппаратуры КТП-К предусмотрен обогрев.

В комплект КТП-К входят:

комплектная трансформаторная подстанция (в соответствии с опросным листом)
силовой трансформатор (по заказу потребителя);
комплект телемеханики (по заказу потребителя);
шинопроводы, предусмотренные конструкцией КТП-К;
шкафы сигнализации (по заказу потребителя);
монтажные материалы;
запасные части и принадлежности по ведомости ЗИП.

Варианты исполнения КТП-К:

По количеству трансформаторов:

одно трансформаторная
двух трансформаторная

По схеме РУВН – тупиковая;

проходная.

По типу коммутационного аппарата РУВН:

с предохранителями;
с разъединителем и предохранителями;
с выключателем нагрузки;
с вакуумным выключателем

По типу вводного коммутационного аппарата на стороне НН:

с выкатным автоматическим выключателем;
с разъединителем;
с разъединителем совместно с автоматическим выключателем;
с выключателем нагрузки.

По типу коммутационных аппаратов отходящих линий на стороне НН:

с защитой отходящих линий предохранителями;
с защитой отходящих линий автоматическими выключателями (втычными или стационарными);

КТП-К выпускаются с глухозаземленной нейтралью на стороне низкого напряжения.

КТП-К поставляются в виде модулей полной заводской готовности.

Все элементы смонтированы в единую установку и полностью подготовлены для подключения к цепи высокого и низкого напряжений.

Для организации измерения и учета в КТП-К устанавливаются:

вольтметр на вводе РУНН (по заказу);
амперметры в каждой фазе на вводе РУНН (по заказу);
амперметры и трансформаторы тока на отходящих линиях РУНН (по заказу);
счетчики электрической энергии на стороне НН (по заказу);
блоки АСКУЭ (по заказу);
другие приборы по заказу.

Размещение электрооборудования в отсеках РУВН и РУНН производится в соответствии с опросным листом.

Конструкция блоков КТП-К обеспечивает доступ для безопасного обслуживания и ремонта электрооборудования.

Условия эксплуатации

КТП-К предназначены для электроснабжения промышленных, сельскохозяйственных и коммунальных объектов в районах с умеренным и холодным климатом.

Нормальная работа КТП-К обеспечивается в следующих условиях:

высота над уровнем моря должна быть не более 1000 м;
температура окружающего воздуха от -60 °С до +40 °С;
относительная влажность воздуха 75 % при плюс 15 °С
в условиях гололеда при толщине льда до 20 мм и скорости ветра 15 м/с (скоростном напоре ветра 146 Па), а при отсутствии гололеда — при скорости ветра 36 м/с (скоростном напоре до 800 Па);
окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.

КТП-К не предназначены для:

работы в условиях тряски, вибрации, ударов;
ввода питания со стороны низшего напряжения.

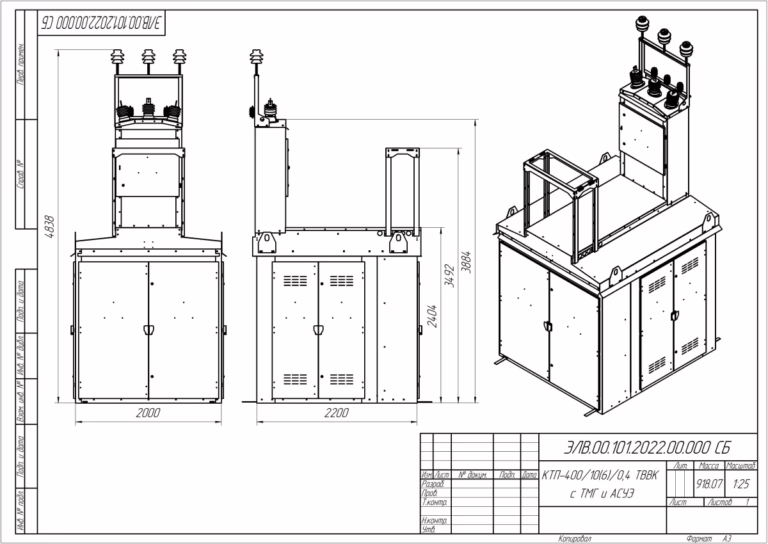

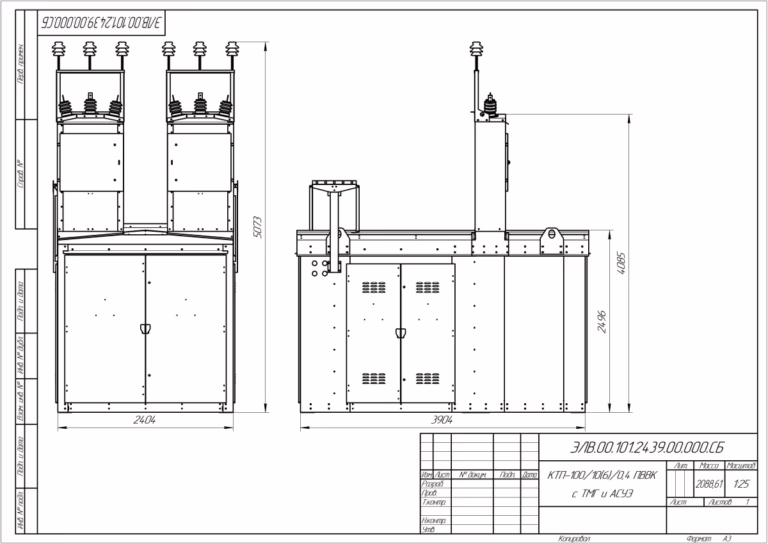

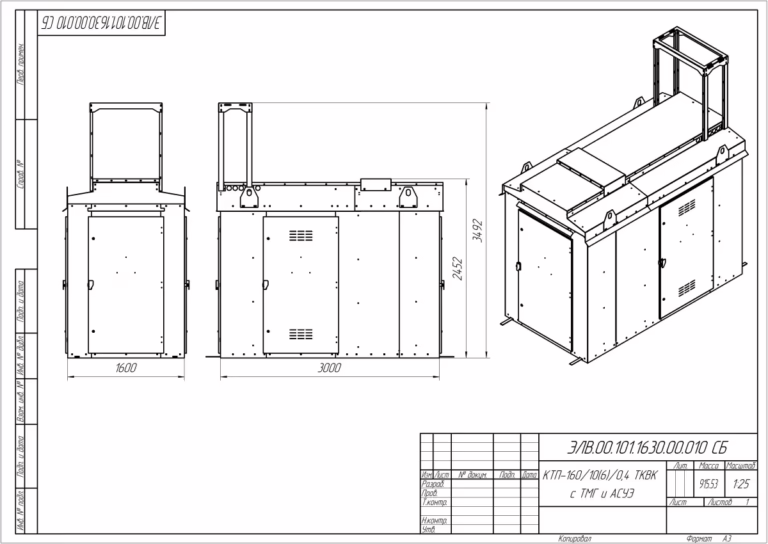

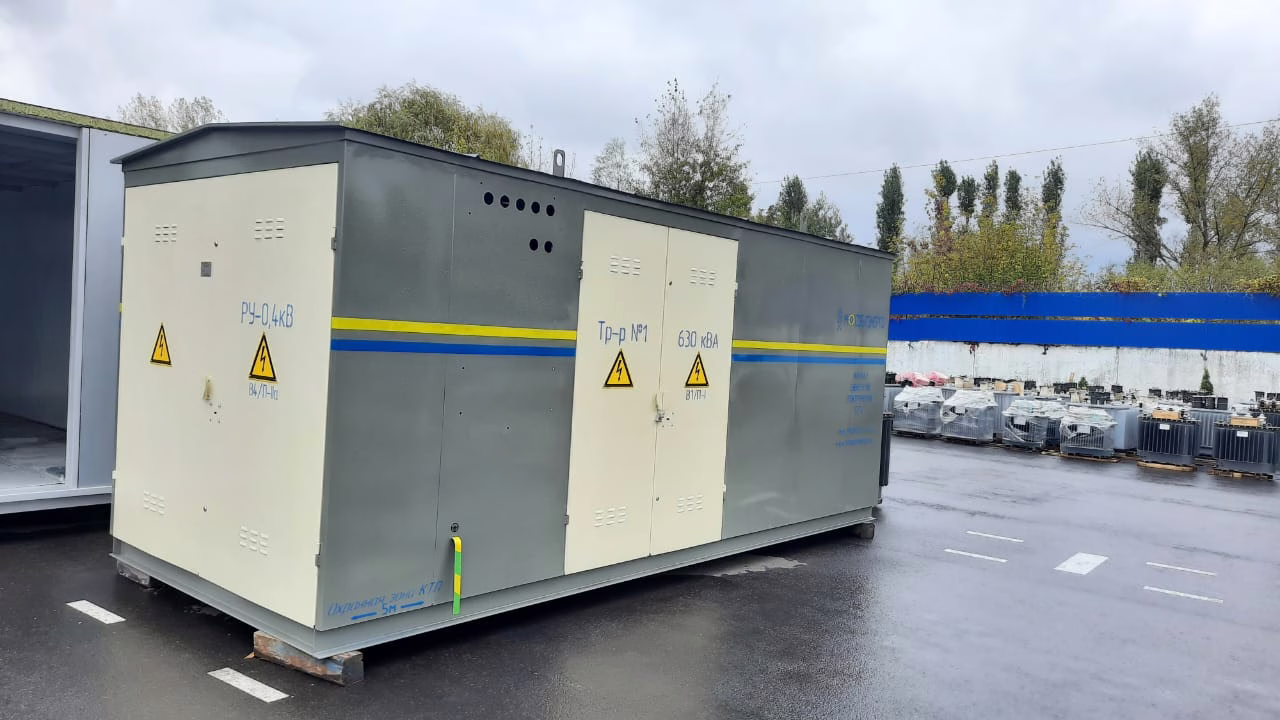

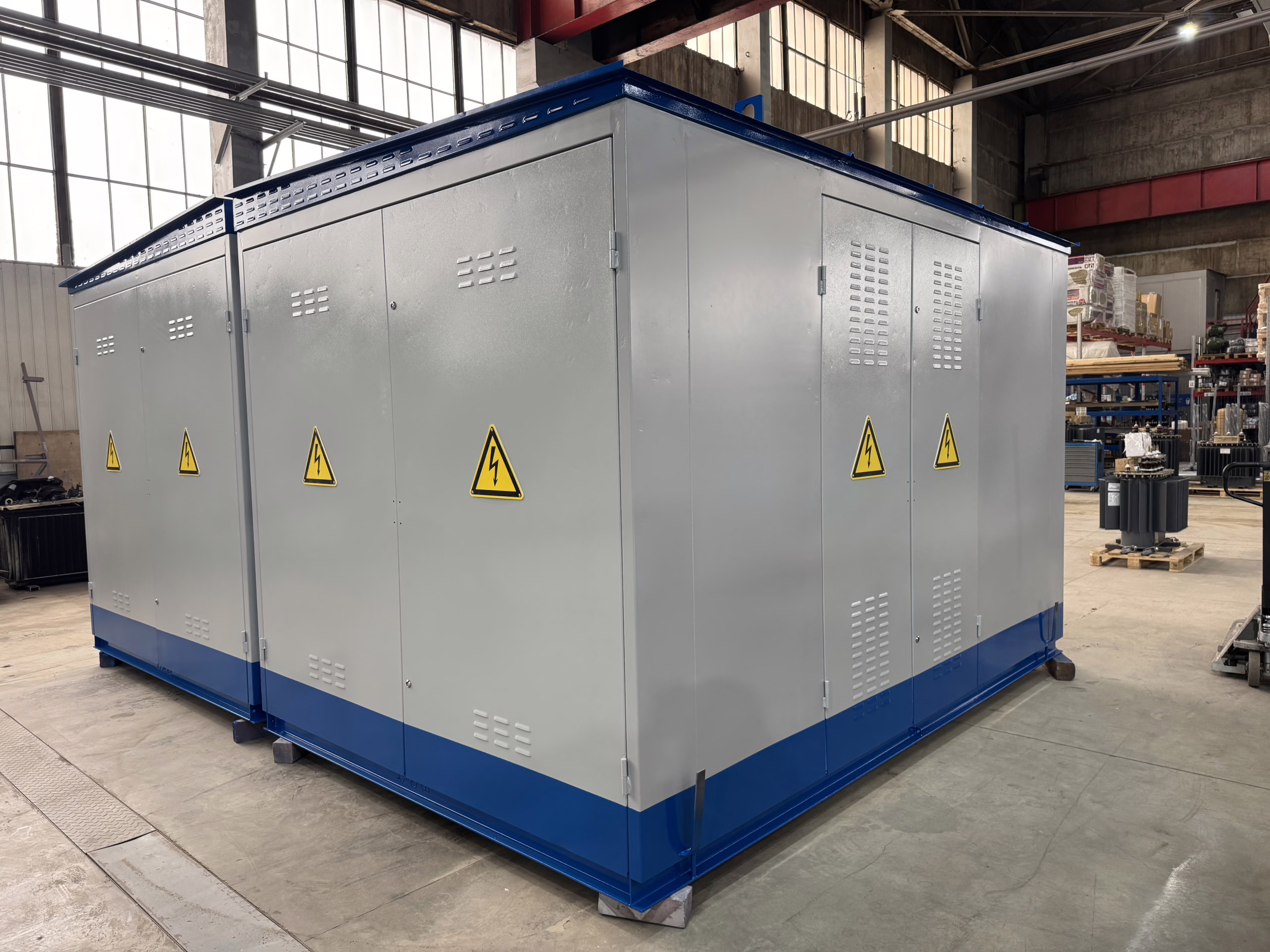

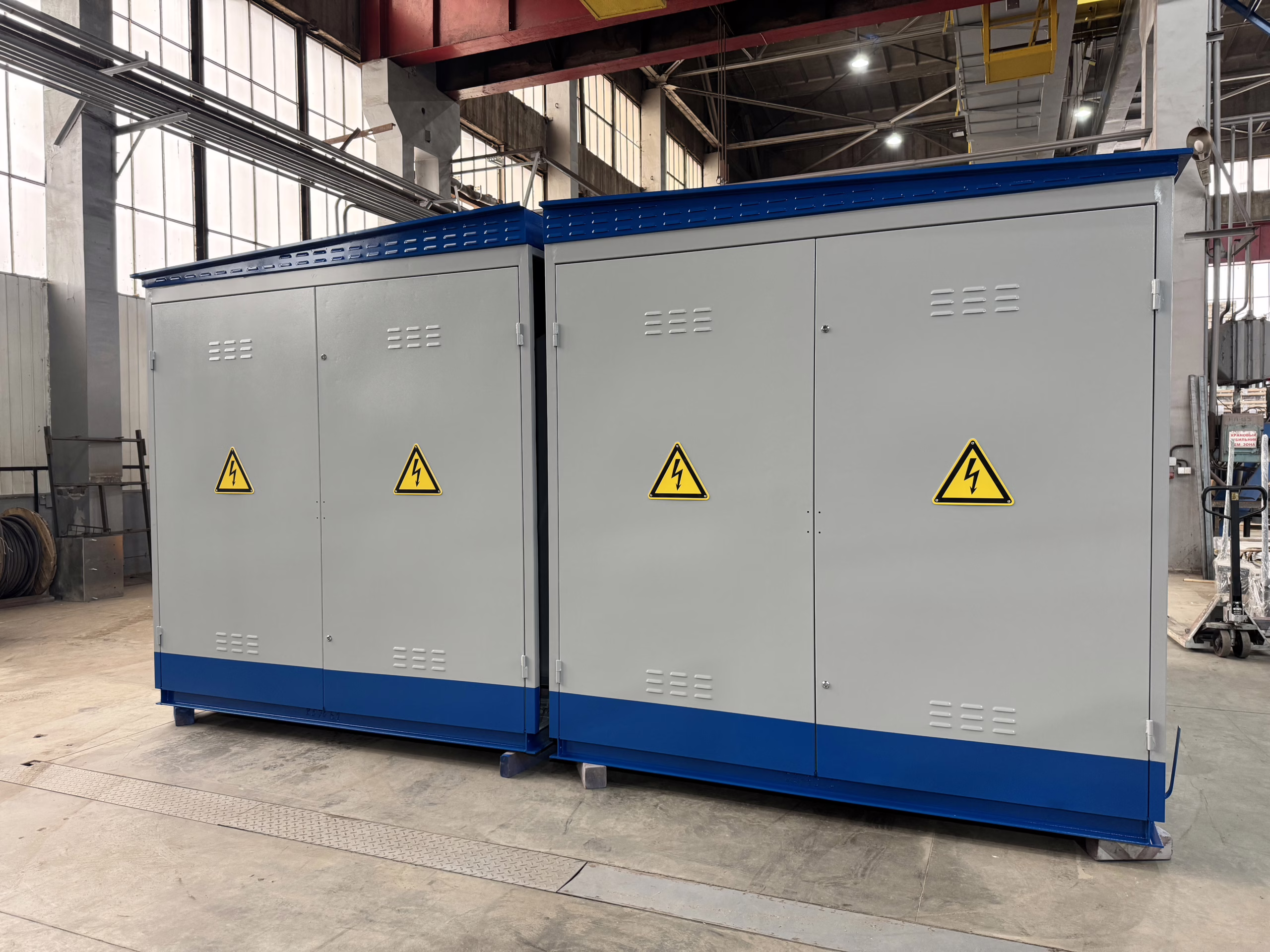

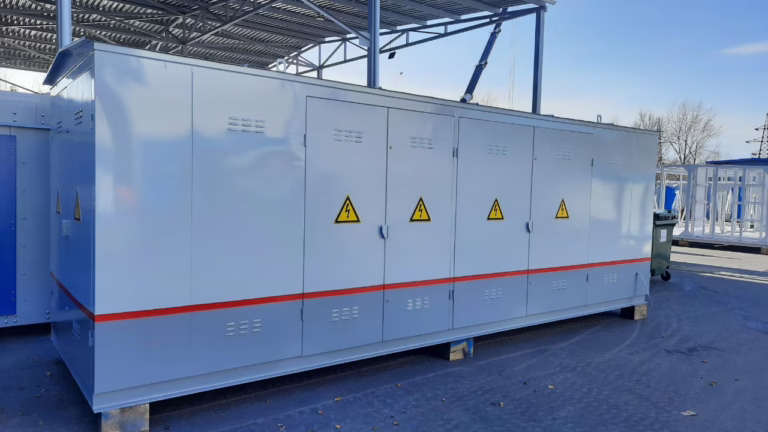

Схемы и примеры

Преимущества

1

Корпус и основание из оцинкованной стали

Основные преимущества КТП из горячеоцинкованного металла с порошковым покрытием: 1. Повышенная коррозионная стойкость Преимущества: Оцинковка создает надежный защитный барьер против коррозии, дополнительно усиливаемый слоем порошкового полимера. Такая комбинация обеспечивает долголетнюю службу даже в жестких погодных условиях (морской климат, влажность, сильные морозы). 2. Улучшенные электроизоляционные свойства Преимущества: Порошковое покрытие повышает диэлектрические характеристики материала, увеличивая изоляционную способность и уменьшая риск пробоя изоляции при неблагоприятных воздействиях внешней среды. 3. Увеличенный срок службы Преимущества: Металл, обработанный горячим цинкованием и покрытый порошковой краской, практически не подвержен ржавлению и сохраняет свою целостность десятилетиями, позволяя минимизировать расходы на регулярное обслуживание и замену деталей. 4. Простота очистки и уход Преимущества: Гладкая поверхность полимерного слоя облегчает очистку и поддержание внешнего вида подстанции. Материал менее склонен к накоплению грязи и пыли, сохраняя чистоту и презентабельный облик на протяжении всего срока службы. 5. Устойчивость к внешним факторам Преимущества: Дополнительное защитное покрытие помогает противостоять ультрафиолетовому излучению солнца, температурным колебаниям, химическим веществам и механическому воздействию, делая конструкцию идеальной для эксплуатации в различных регионах страны. 6. Экологическая чистота и пожаробезопасность Преимущества: Современные порошковые краски экологически чистые, содержат минимальное количество растворителей и вредных веществ, соответствуют строгим стандартам пожарной безопасности и экологии. 7. Эстетика и разнообразие дизайна Преимущества: Возможность выбора цвета и фактуры покрытий позволяет создать уникальный дизайн, подходящий под требования конкретного проекта и окружения, будь то городская среда или промышленная зона. Заключение Выбор комплектной трансформаторной подстанции из горячеоцинкованного металла с порошковым покрытием — это разумное вложение в надежное, безопасное и эффективное обеспечение электроэнергией вашего объекта. Такие подстанции сочетают практичность, доступность и современный подход к защите электрических сетей.
